GGD型交流低压配电柜

更新:2017/6/13 12:37:18      点击:
  • 品牌:   际洲电气
  • 型号:   GGD系列
产品介绍

GGD型交流低压配电柜



  一  产品概述
  GGD型交流低压配电柜是本着安全、经济、合理、可靠的原则而设计的低压配电柜,其广泛地应用在发电厂、变电所、厂矿企业、高层建筑等电力用户。在交流 50Hz,额定工作电压 380 V,额定电流至 3150 A 的配电系统中,作为动力照明、电容补偿及配电设备的电能转换、分配和控制中使用。
   GGD符合GB7251.1《 低压成套开关设备和控制设备:第一部分,型式试验和部分型式试验成套设备》、IEC61439—1《低压开关设备和控制设备组件:第一部分,经过型式试验和的部分型式试验组件》、IEC60529《确定外壳的防护等级及相应标准》等标准。


  二  结构特点
   • GGD型交流低压配电柜的柜体采用通用柜形式,构架用8MF冷弯型钢局部焊接组装而成,并有20模的安装孔,通用系数高。
  • GGD柜充分考虑散热问题。在柜体上下两端均有不同数量的散热槽孔,当柜内电器元件发热后,热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成一个自然通风道,达到散热的目的。
  • 柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环,用于起吊和装运。
  • GGD柜采用HD 或HS系列旋转操作式刀开关,柜前操作。也可根据用户需要,选用性能更优良、技术更先进的新型电器元件,因为GGD柜具有良好的安装灵活性。

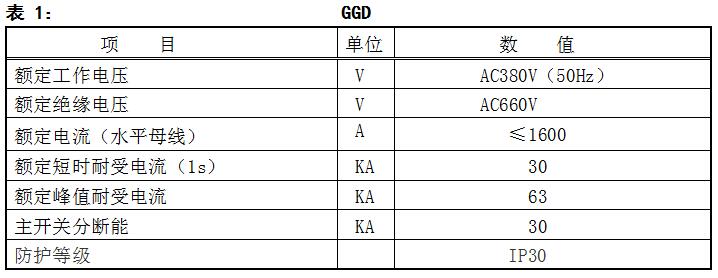

  三 开关柜主要技术参数附表(仅供参考)

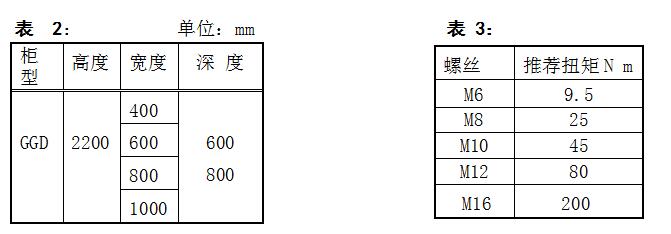

  四 柜体尺寸如下表



  五  定货须知
  5.1 定货须注明产品名称、型号、数量、提供系统图,设备规格,如有特殊要求须先向本厂说明,从便尽量满足用户要求。
  5.2 本厂可代为客户设计一、二次系统方案。
