SXJZ-8301C 电能质量监测装置


  一、产品简介

  1、电能质量的概述

  近年来,随着我国电力事业的迅猛发展,电力系统的规模日益扩大,以往电能紧缺的问题已经 逐步解决,但与此同时,有关电能质量的问题却日益紧迫地摆在了我们的面前。电能质量的问题成为了现在电力行业面临的最为紧迫的课题。随着电力行业系统运行管理的系统化、网络化、自动化和智能化,通讯网络和因特网技术的日益成熟发展和普及,出现了三网合一的趋势。功能单一的电力系统测量仪表已经不适应现代化电能管理的需要。因此开发一种新型的、通用性好、应用范围广的电能质量监测装置,集测量和通讯等功能于一体,能有效的进行电能质量监测,对于保证电力系统运行的安全性、经济性和可靠性都具有重要的意义。

  2、电能质量监测装置的特点

我公司研制的SXJZ-8301C电能质量监测装置,ARM  DSP 数据采集板模式, DSP 具有极强的数据处理能力用来完成数据的采集与传输,核心硬件处于国内先进水平。

ARM 用来进行数据的计算、统计、显示、存储、按键、通讯。采用 LINUX 嵌入式操作系统作为软件平台,全部软件采用 C++ 高级语言编程,保证了系统的高可靠性和高移植性。

DSP 数据采集部分采用同步采样的 16 位高速 A/D 转换器,采集精度高,实测精度达到电能质量监测指标国家标准 A 级的要求; 大容量的存储空间,满足电能质量监测装置对数据存储的要求,可保存 6 个月以上的历史数据掉电不丢失。 采用了硬件锁相环技术,频率自动跟踪,防止了在电力系统频率变化时对监测指标的影响,防止了频率“泄漏”。

强大的通讯接口,装置配置了工业以太网,通讯速率高达 100Mbps,还配置有 RS485USB 讯接口,可选择多种通讯方式与远方管理中心交互数据; 核心硬件采用四层印刷电路板(PCB)工艺和 SMT 工艺,硬件可靠性和电磁兼容能力达到国内先进水平,达到了国标对电能质量监测装置的 EMC 的要求。 在监测功能方面,装置除具有常规的电能质量稳态指标的监测外,还对电能质量的暂态扰动,主要是电压的骤升、骤降进行监测和记录,具有较强的实用性。

  3、装置的主要功能

  基本监测指标:

  电网频率、三相基波电压、电流有效值,基波有功功率、无功功率、功率因数、相位等; 电压偏差、频率偏差、三相电压不平衡度、三相电流不平衡度、负序电压、电流; 谐波(2~65 次):包括电压、电流的总谐波畸变率、各次谐波含有率、幅值、相位。
  高级监测指标:

  间谐波、电压波动、闪变,电压骤升、骤降、短时中断、暂时过电压、瞬态过电压。

  显示功能:

  装置面板上带有大屏幕彩色 LCD 显示器,实时显示电能质量监测指标的数据。

  设置功能:

  可对装置基本参数、越限参数进行设置、修改和查看,并设有密码保护。

  记录存储功能:

  装置内置 TF 卡,可对基本监测指标和高级监测指标实时保存,实时数据在装置上最长保存时间为 6 个月,之后按“先进先出”原则更新。

  统计功能:

  装置具有对主要监测指标的在线统计功能,可统计分钟内监测指标的最大值、最小值、平均值 等。

  通讯功能:

  装置提供多种通讯接口方式,实现监测数据的实时传输或定时提取存储记录,可通过工业以太网接口与远方电能质量管理中心通讯,也可通过 RS232C/RS485 接口,以 GPRS 方式(定制)与远 方通讯。

  网络对时功能:

  监测装置具备网络对时功能。可保持与远方管理中心的时钟一致。

  事件触发录波功能:可根据客户要求设定事件触发条件(手动或自动),记录事件触发前、后实时数据并保存,并保存有事件日志以供查询。

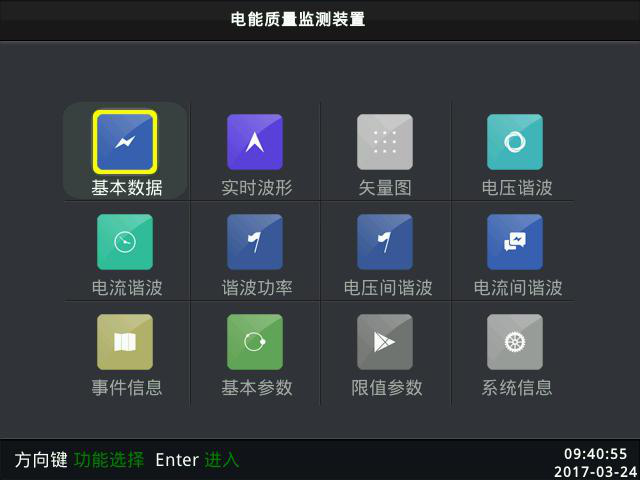

  4.设备界面示意图

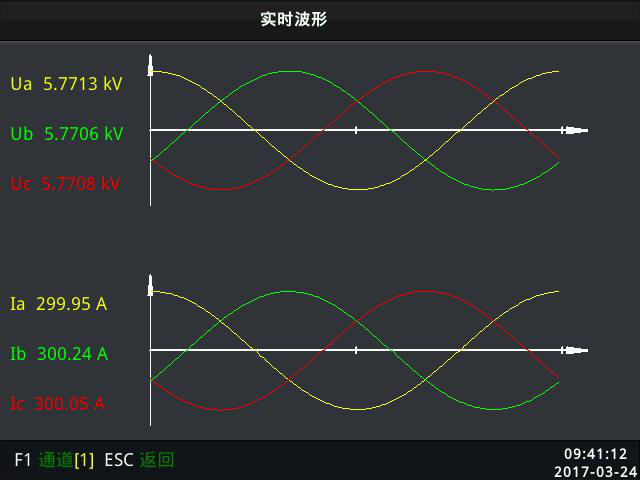

  实时波形

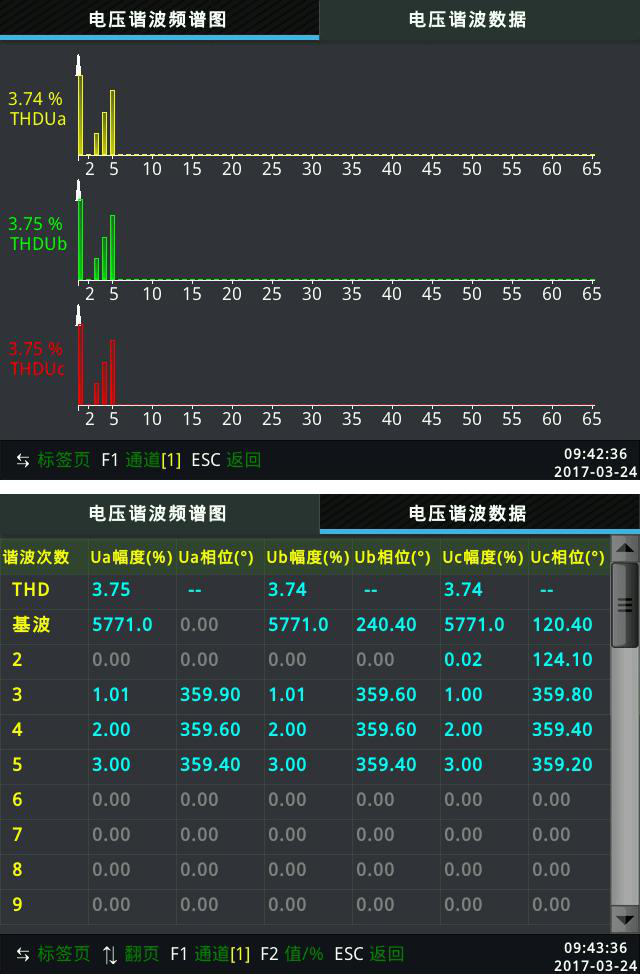

  电压谐波图




  二、产品安装及接线

  1、安装尺寸示意

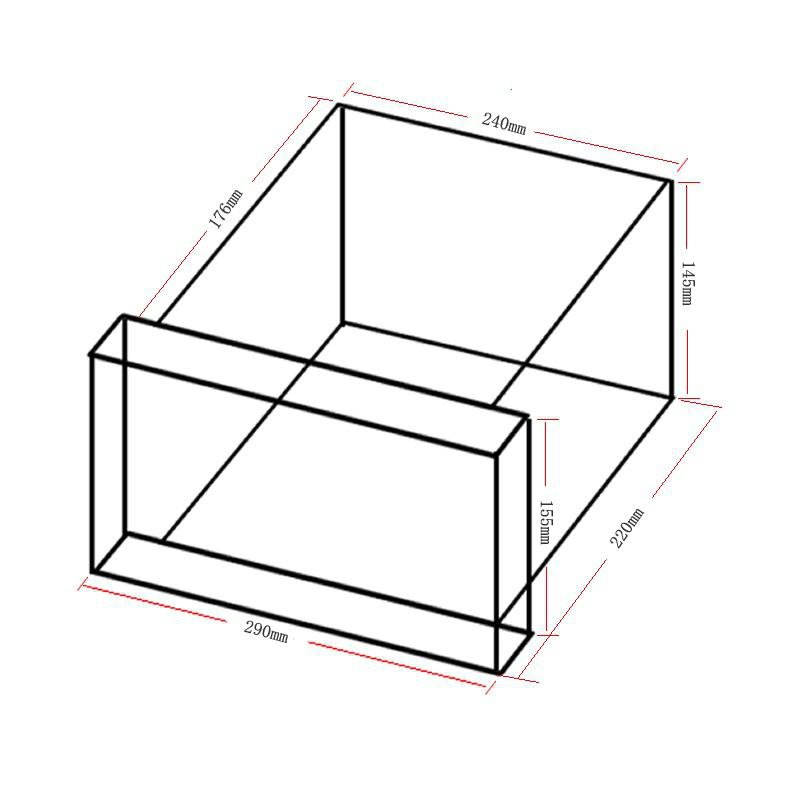

  SXJZ-8301C电能质量监测装置外形尺寸图

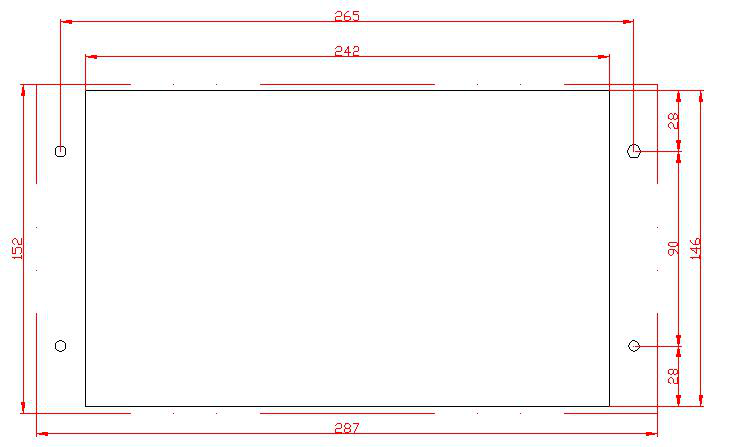

  SXJZ-8301C电能质量监测装置安装开孔尺寸图
