智能电能质量监测(数控版)

更新:2017-6-12 21:34:54      点击:
  • 品牌:   际洲电气
  • 型号:   SXJZ-8301G
产品介绍

SXJZ-8310G电能质量监测系统


  一、概述
  IEC61850是基于通用网络通信平台的变电站自动化系统结构和数据通信的国际标准,其目的是使变电站内不同厂家的智能电子设备之间通过一种标准(协议)实现互操作和信息共享。
  SXJZ-8310G数字化电能质量监测系统是基于IEC61850的新一代电能质量监测系统,它无需PT和CT的模拟量输出,只需接入智能电网中,自动通过对网络的侦听,抓取网上所有智能电子设备广播的协议为IEC61850的网络数据包,对这些数据包进行数据分析,可以得到网上所有智能电子设备发出的PT和CT的数字量波形输出,进而得到所需的电能质量数据。

  二、功能和特点
  1.主要功能
  稳态电能质量分析:谐波、间谐波、频率、三相不平衡度、电压偏差、闪变。
  暂态电能质量分析:电压骤升、电压骤降、电压短时中断。
  功率和电抗分析:基波和各次谐波的有功功率、无功功率、视在功率、功率因数、电抗。
  事件录波和回放:电能质量超标录波、手动录波、暂态录波。

  2.主要特点
  1) 能同时监测多路电压和电流通道。
  每台数字化监测仪可监测多路电压或电流,具体配置(变比)和接法(星型或三角型)根据现场实际情况自动设置。
  2) 精度高,真正符合国标A级仪器要求。
  SXJZ-8310G数字化电能质量监测系统对闪变、电压变动、三相不平衡度均采用基准算法,保证了SXJZ-8310G数字化电能质量监测系统在任何电压波动情况下的测量精度。谐波采用每周波非整数点的频谱分析算法,保证了SXJZ-8310G数字化电能质量监测系统在系统频率偏离50赫兹时,测量精度符合国标A级仪器要求。
  3) 存储容量大。
  标配固态硬盘容量120G以上。
  4) 性能强。
  实现对所有电能质量参数无缝监测分析的同时(谐波最快每3秒测量存储1次),还能实现电能质量超标录波、手动录波、暂态录波。在监测的同时,可对任意时段的测量数据进行分析。
  5) 功能全。
  除常规的电能质量分析功能外(测量存储时间间隔可调,但必须是3秒的整数倍),还具有分析间谐波、电压骤升、电压骤降、电压短时中断、电能质量超标录波、手动录波、暂态录波、负载阻抗、功率和功率因数分析等功能。具有实时报表、测试报表、统计报表、趋势图、频谱图、波形图、矢量图、暂态分析、日志等多种表现形式。可对测量数据显示、打印、保存、导出,成为电能质量监测网的有机组成部分。
  6) 通讯接口:以太网接口和USB。
  7) 专门针对中国电网研发,拥有完全的自主知识产权。全中文界面,WINDOWS风格,符合中国人的使用习惯,对用户的需求有能力作出及时的响应。
  8) 体积小、重量轻、无转动部件(如:风扇、机械硬盘)。外形尺寸:450 mm×178mm×245mm,净重:约3Kg 。

  三、技术指标与规格
  1)SXJZ-8310G数字化电能质量监测系统测量精度:
  谐波、间谐波精度符合国标A级
  频率误差<0.004Hz
  电压偏差误差<0.2%
  电压三相不平衡度误差<0.2%
  电流三相不平衡度误差<0.5%
  闪变误差<5%
  电压有效值误差<0.2%
  电流有效值误差<0.5%

  2)工作环境:
  电源:交流100 V~242V。
  频率:  42.5~57.5Hz。
  功率:≤60W。
  温度:-10°C~40°C。

  四、仪器简介
  1.仪器组成:主机、电源线、、说明书、包装箱等。

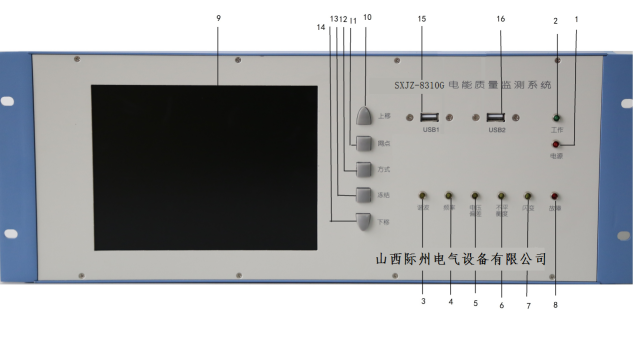

  2.主机前面板简介



  1——电源指示灯;2——工作指示灯;3——谐波超标指示灯;4——频率超标指示灯;5——电压偏差超标指示灯;6——不平衡度超标指示灯;7——闪变超标指示灯;8——故障指示灯;9——液晶屏;10——上翻;11——网点;12——方式;13——冻结;14——下翻;15——USB1;16——USB2。

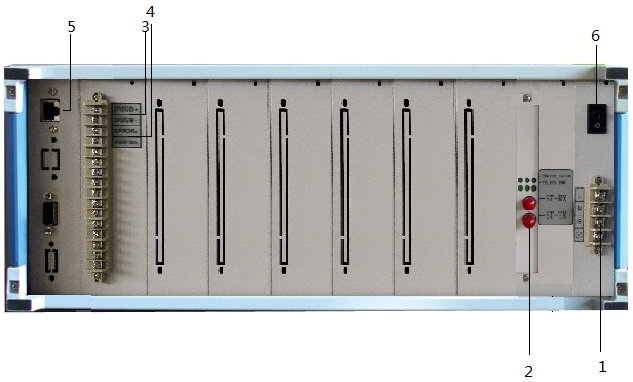

  3.主机后面板简介




  1——电源接线端子;
  2——光纤接口;
  3——B码对时;
  4——故障输出;
  5——RJ45网口;
  6——电源开关。

  2.设备信息管理

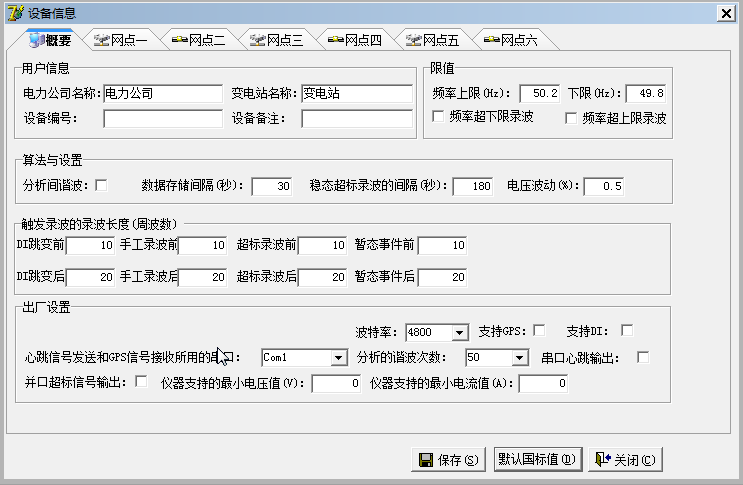

  点击菜单/查看/属性,或者右击导航区站点、电压、电流结点,从弹出菜单中选择“属性”查看。弹出界面如下:



  3.设置电压网点

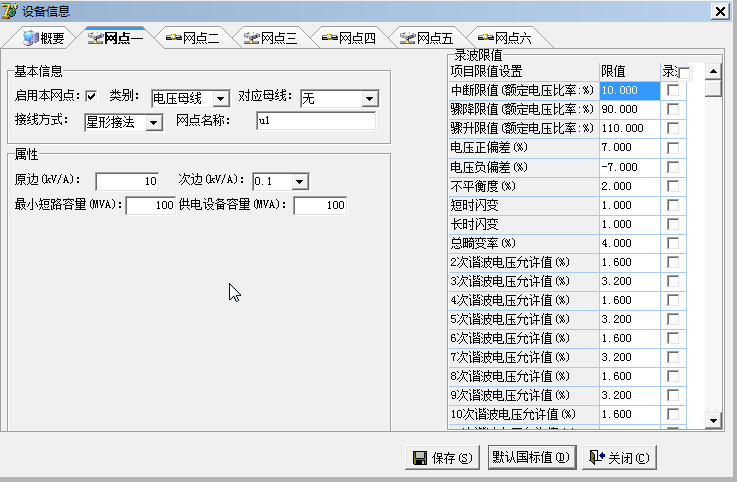

  网点信息是设置电压电流网点的属性.“启用本网点”令本网点生效。类别可以选择“电压母线”、“电流回路”。如果设置为电压母线,如下图所示:



  4.设置电流网点

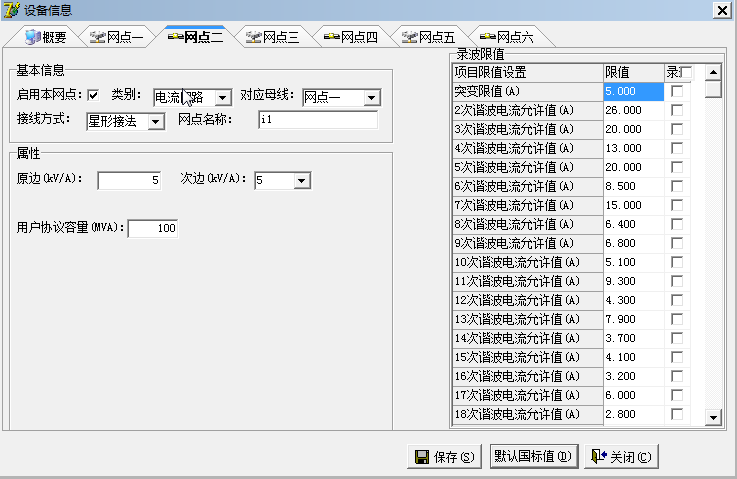

  如果设置为电流回路,如下图所示:

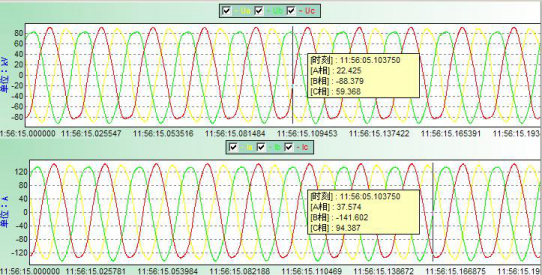

  切换查看实时波形

  同上,可以切换查看实时矢量图,切换查看实时频谱图,切换查看实时间谐波,切换查看实时间谐波报表,切换查看实时间谐波频谱图。
